Gas-Ausblase/Abfackelvorrichtung Art.-Nr. 810

810 Gas Ausblasvorrichtung DN 25 Titel klein mit 99

Sicheres und umweltschonendes Abführen von Gasmengen.

Unverbrannte Methanemissionen sind um ein vielfaches Klimaschädlicher als CO² Emissionen (Kohlendioxid) und für etwa ein Drittel der Erderwärmung verantwortlich.

Das DBI Gastechnologische Institut gGmbH Freiberg bestätigt die erreichten Anforderungen nach EU-Methanverordnung 2024/1787, VDI-Arbeitsblatt 2105 und TA-Luft.
Bericht-Nr. 81-8109-2025 vom 21.02.2025

Produktbeschreibung:

Die Gas-Ausblase-/Abfackelvorrichtung gibt es in der Dimension
DN 25 oder auch DN 50. Hiermit sind bis zu max. 650 m³/h bzw.
1800 m³/h Kapazitätsvolumen bei 5 bar Erdgasdruck möglich.

Das Gerät dient zum sicheren Abführen von Erdgas bis 5 bar oder Stickstoff bis 1,5 bar (DN 25) bzw. 1,0 bar (DN 50) Betriebsdruck (Stickstoff nur mit optionalem Schlauch).
Das Basisgerät bestehend aus dem Standrohr mit Standsicherem Dreibein, Absperr- und Prüf-Kugelhahn, 10 m Schlauchleitung und Erdung komplett im hochwertigen Kunststoff-Transportkasten.
Zum Abfackeln von Erdgas (Verbrennungsgüte besser 99 %) oder Wasserstoff wird zusätzlich eine Flammenrückschlagsperre, ein Fackelkopf und ein Brenner als Pilotflamme benötigt.
Als weitere Option kann mit einer Venturi-Düse eine Absaugung erfolgen. Hierzu wird mit Druckluftbeaufschlagung ein Unterdruck erzeugt, um Gas aus einer drucklosen aber Gas gefüllte Rohrleitung abzusaugen.

Downloads

Gebrauchsanweisung

Bild	Beschreibung	Best-Nr.

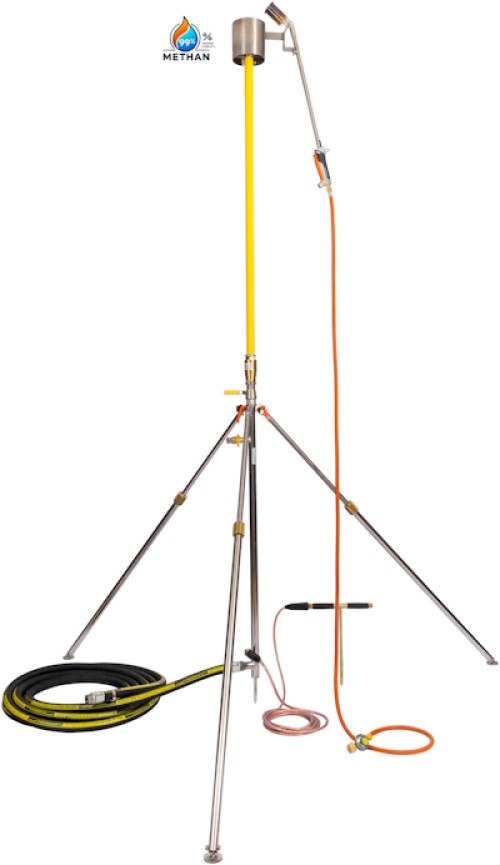

1+3	Gas-Ausblasevorrichtung DN 25 bestehend aus: - VA-Rohr DN 25 mit Dreibein und Erdungssteckdose, 2,9 m hoch, in der Mitte 1" Absperrkugelhahn, Schlauchanschluss Aussengewinde 1", ½" Messpunkt für Messung der Gaskonzentration, komplett im Kunststoff-Transportkasten. - Adapter, unterseits A.-Gew. G 2½" (für Kugelhahn mit I.-Gew 2½"), oberseits Aussengewinde-Anschluß 1", passend zum Schlauch. - Antistatischer Schlauch DN 25, 10 m lang, Widerstand < 1.000.000 Ohm/m (geeignet für Erdgas), mit Innengewinde-Überwurfverschraubung beidseits 1", komplett in Stoff-Tragetasche. - Brennerkopf 2" aus Edelstahl mit Anschlußgewinde 1", Verbrennungsgüte besser 99% gemäß EU-Methan- verordnung, mit Einhängung für Brenner. - Flammenrückschlagsperre DN 25, DVGW zertifiziert, bis max. 5 bar Erdgas und Biogas, max. 1,5 bar Wasserstoff.	810 000
2	Venturi-Düse DN 25, für Gas-Ausblasevorrichtung DN 25 bestehend aus: - Venturi DN 25 aus Aluminium. oberseits Anschlußgewinde 1", passend zum Schlauch, seitlich Druckluftanschluß mit 42 mm Klauenkupplung - Adapter, oberseits I.-Gew.-Anschluß 1", passend zu Venturi DN 25 unterseits A.-Gew. G 2½" (für Kugelhahn mit I.-Gew 2½")	810 100

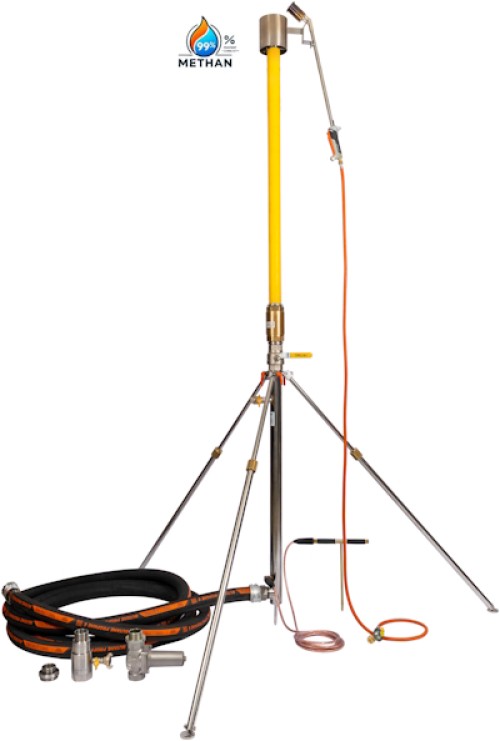

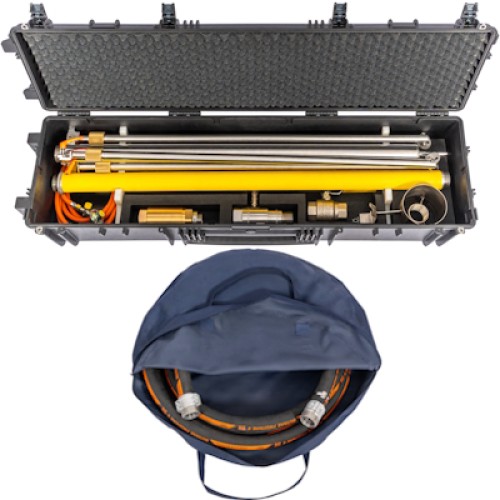

1+3	Gas-Ausblasevorrichtung DN 50 bestehend aus: - VA-Rohr DN 50 mit Dreibein und Erdungssteckdose, 3,0 m hoch, in der Mitte 2" Absperrkugelhahn, Schlauchanschluss Aussengewinde 2", ¾" Messpunkt für Messung der Gaskonzentration, komplett im Kunststoff-Transportkasten. - Adapter, unterseits A.-Gew. G 2½" (für Kugelhahn mit I.-Gew 2½"), oberseits Aussengewinde-Anschluß 2", passend zum Schlauch. - Antistatischer Schlauch DN 50, 10 m lang, Widerstand < 1.000.000 Ohm/m (geeignet für Erdgas), mit Innengewinde-Überwurfverschraubung beidseits 2", komplett in Stoff-Tragetasche. - Brennerkopf 2" aus Edelstahl mit Anschlußgewinde 2", Verbrennungsgüte besser 99% gemäß EU-Methanverordnung, mit Einhängung für Brenner. - Flammenrückschlagsperre DN 50, DVGW zertifiziert, bis max. 5 bar Erdgas und Biogas, max. 1,5 bar Wasserstoff. (Wasse	810 020
2	Venturi-Düse DN 50, für Gas-Ausblasevorrichtung DN 50 bestehend aus: - Venturi DN 50 aus Edelstahl. oberseits Anschlußgewinde 2", passend zum Schlauch, seitlich Druckluftanschluß mit 42 mm Klauenkupplung, unterseits 2" Innnegewinde - Adapter, oberseits Innengewinde-Anschluß 2", passend zu Venturi DN 50 unterseits A.-Gew. G 2½" (für Kugelhahn mit I.-Gew 2½")	810 120

Anfrageliste anzeigen →

Gas Ausblasvorrichtung DN 25 Titel klein

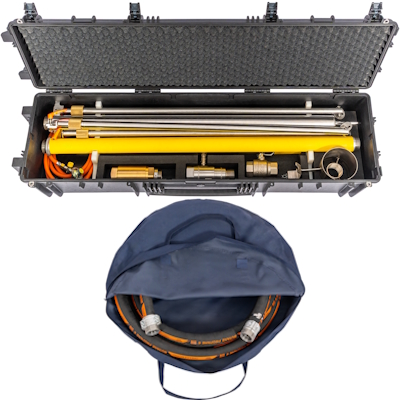

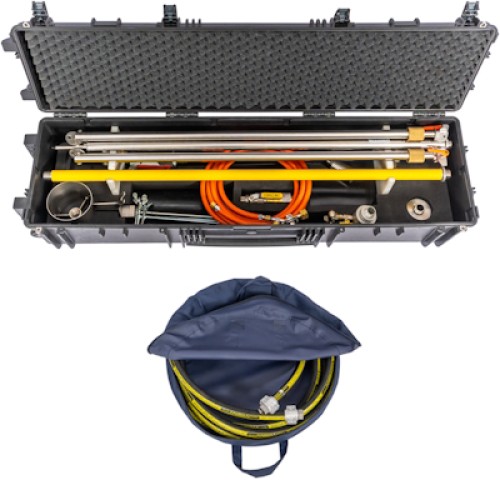

Transportkasten und Schlauchtasche zu 810 000 klein

Zubehör Art.-Nr. 810

Bild	Beschreibung	Best-Nr.

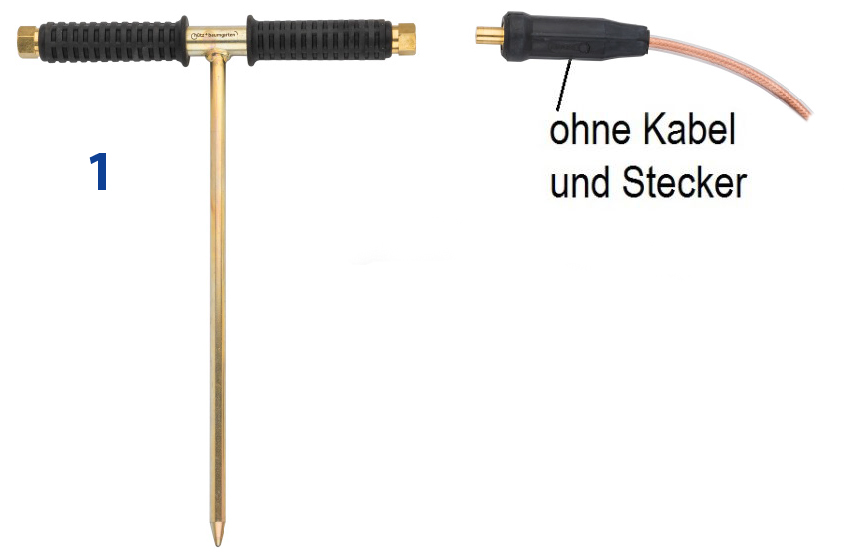

1	Erdspieß mit zwei Steckdosen 25 mm²	774 500

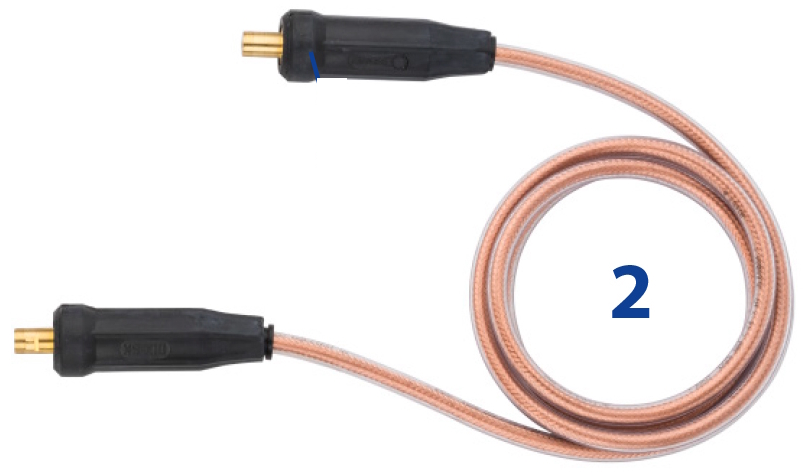

2	Kabel komplett 25 mm² - 2 m lang	774 217
2	Kabel komplett 25 mm² - 3 m lang	774 317
2	Kabel komplett 25 mm² - 5 m lang	774 517

Anfrageliste anzeigen →
